Activity LaunchMode

2025-06-30

Activity LaunchMode

Activity一共有五种LaunchMode，分别是：

Standard：标准模式，每启动一个Activity都会创建一个新的实例
SingleTop：栈顶复用模式，如果栈顶存在Activity实例，则复用该实例并回调onNewIntent方法
SingleTask：栈内复用模式，如果栈内存在一个Activity实例，则复用该实例并置于栈顶，回调onNewIntent方法
SingleInstance：单实例模式，此模式的Activity只能单独位于一个任务栈中，再次启动Activity时，均不会再创建Activity的实例，并回调onNewIntent方法
SingleInstancePerTask：全局共用一个Activity，不同于SingleInstance模式，该模式允许其栈内运行某些其他实例

LaunchMode 测试

实例

MainActivity

public class MainActivity extends Activity implements View.OnClickListener {

    Button mainButton;

    Button subButton;
    TextView view;

    private static int count = 0;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        this.setContentView(R.layout.main_activity);
        count += 1;
        mainButton = (Button) this.findViewById(R.id.main_button);
        subButton = (Button) this.findViewById(R.id.sub_button);
        mainButton.setOnClickListener(this);
        subButton.setOnClickListener(this);
        view = this.findViewById(R.id.count_text);
        view.setText("mainActivity "+ count);
    }

    @Override
    public void onClick(View v) {
        if(v.equals(mainButton)){
            Intent intent = new Intent(getBaseContext(),MainActivity.class);
            startActivity(intent);
        }else{
            Intent intent = new Intent(getBaseContext(),SubActivity.class);
            startActivity(intent);
        }
    }
}

SubActivity

public class MainActivity extends Activity implements View.OnClickListener {

    ... // same with main

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        ... // same with main
        view.setText("subActivity "+ count);
    }

    ... // same with main
}

`standard`模式测试

在manifest文件中，配置MainActivity和SubActivity的launchMode为standard

...
<activity android:name=".MainActivity" android:exported="true" android:launchMode="standard" android:process=".mainProcess">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="standard" android:process=".mainProcess"/>
...
</manifest>

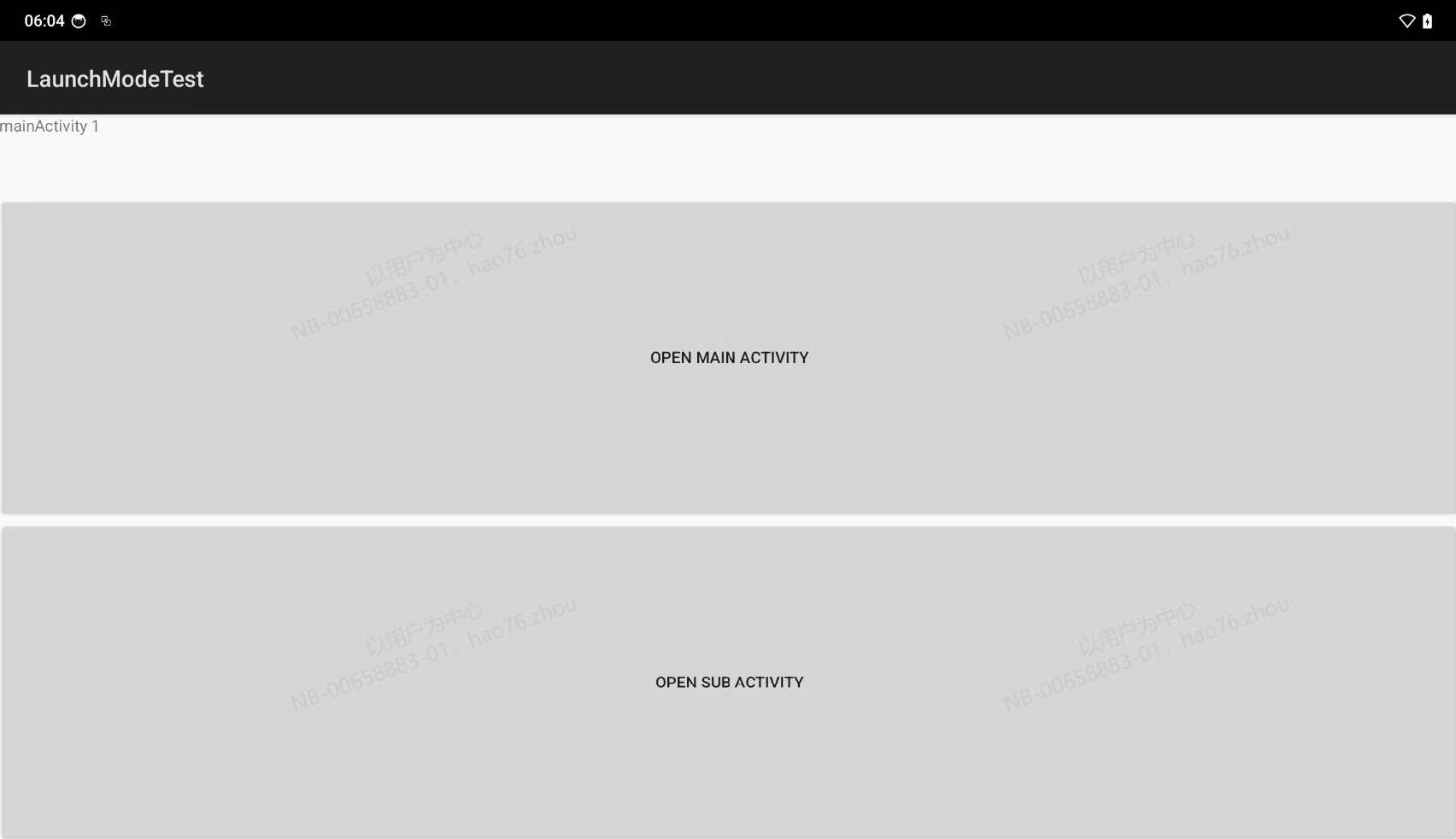

启动项目后，MainActivity显示：

first launch

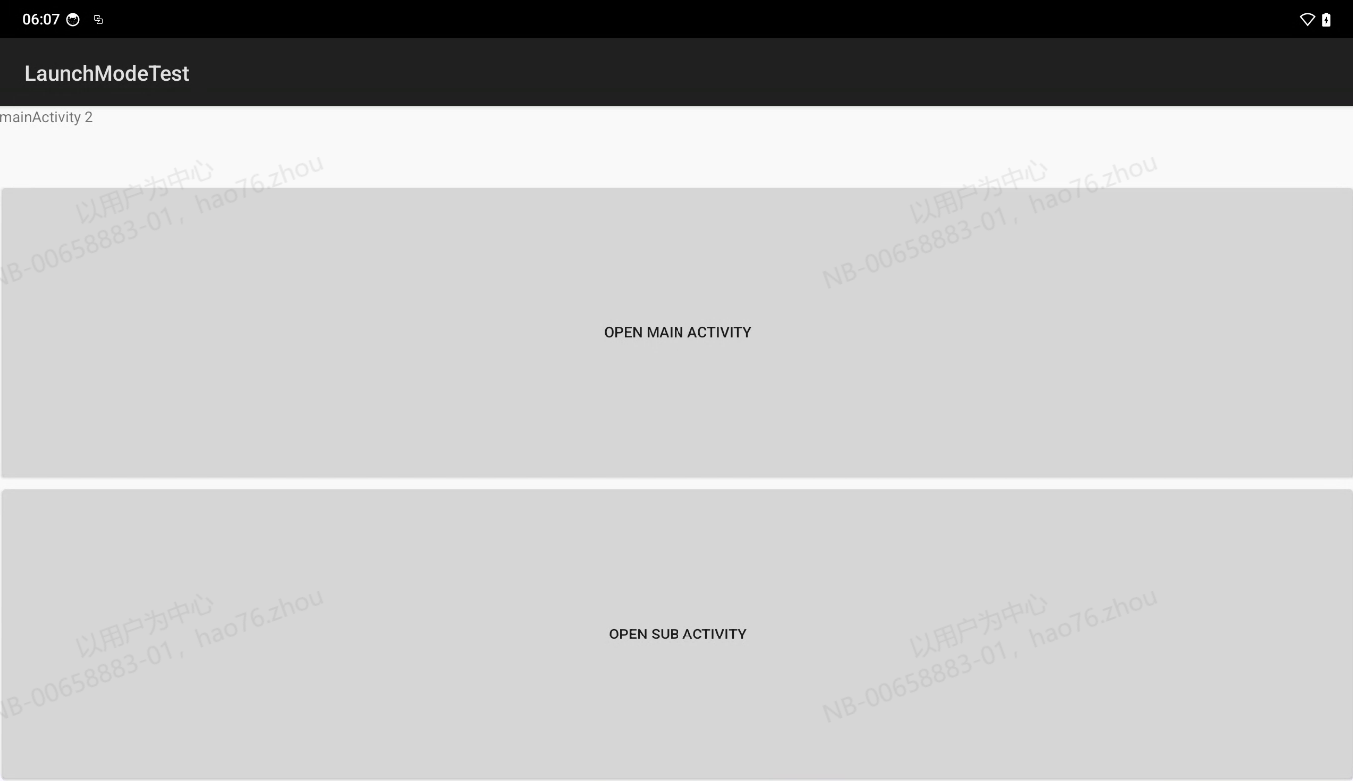

调用一次startActivity开启一个新的MainActivity显示：

second launch

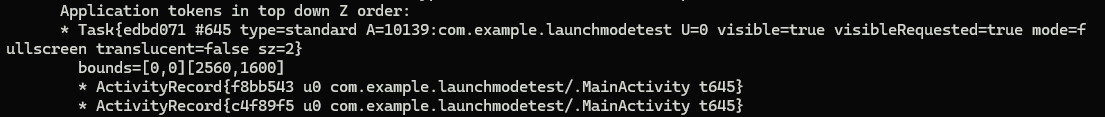

此时，通过dumpsys activity activities查看任务栈，显示：

second stack

，可以看到，创建了两个不一样的MainActivity实例

`singleTop`模式测试

修改manifest文件，设置LaunchMode为singleTop

...
<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleTop" android:process=".mainProcess">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleTop" android:process=".mainProcess"/>
...
</manifest>

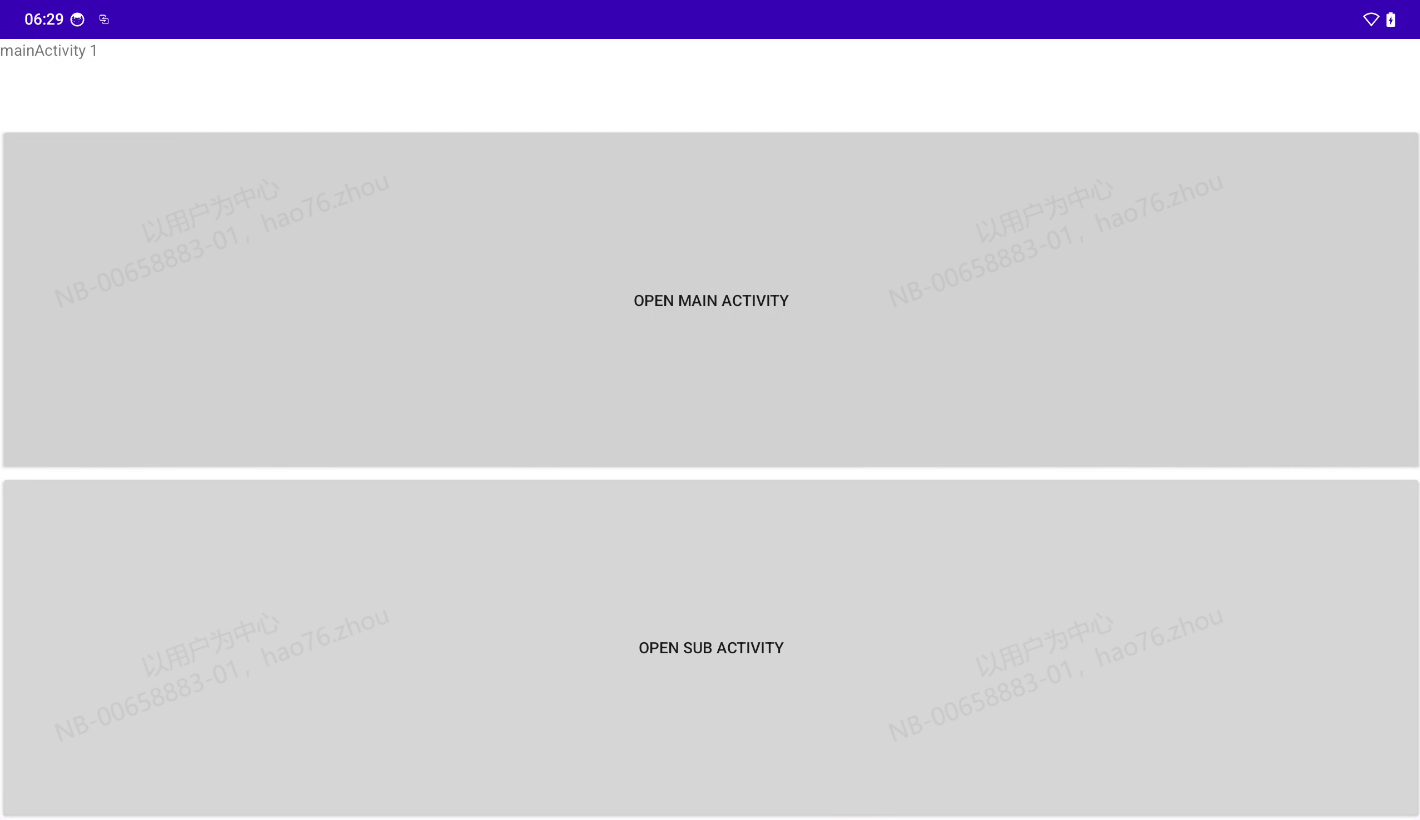

启动项目后，MainActivity显示：

first launch

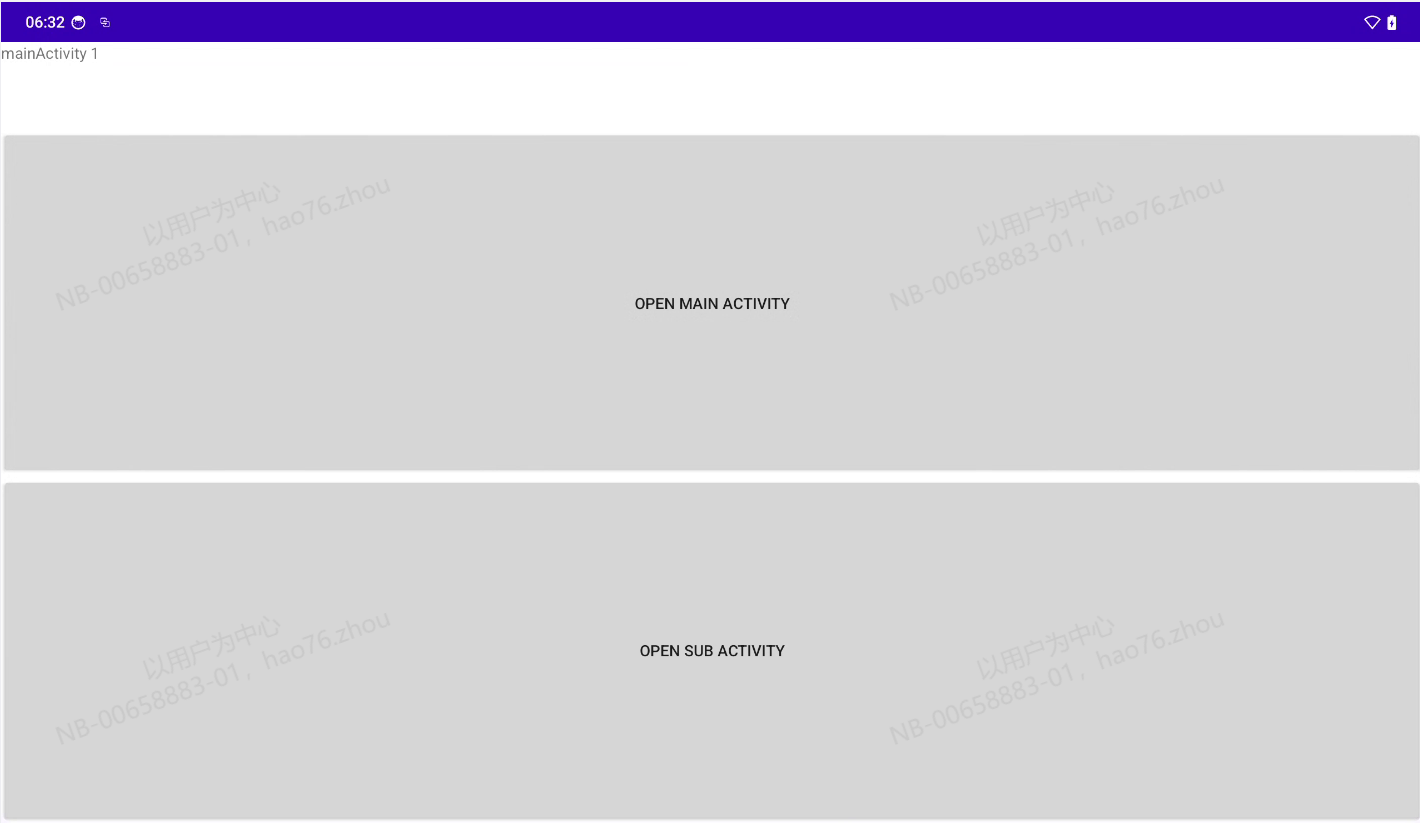

再启动一个MainActivity，显示：

second launch

dumpsys activity activities显示：

first stack

可以看到，由于MainActivity位于栈顶，此时会复用MainActivity

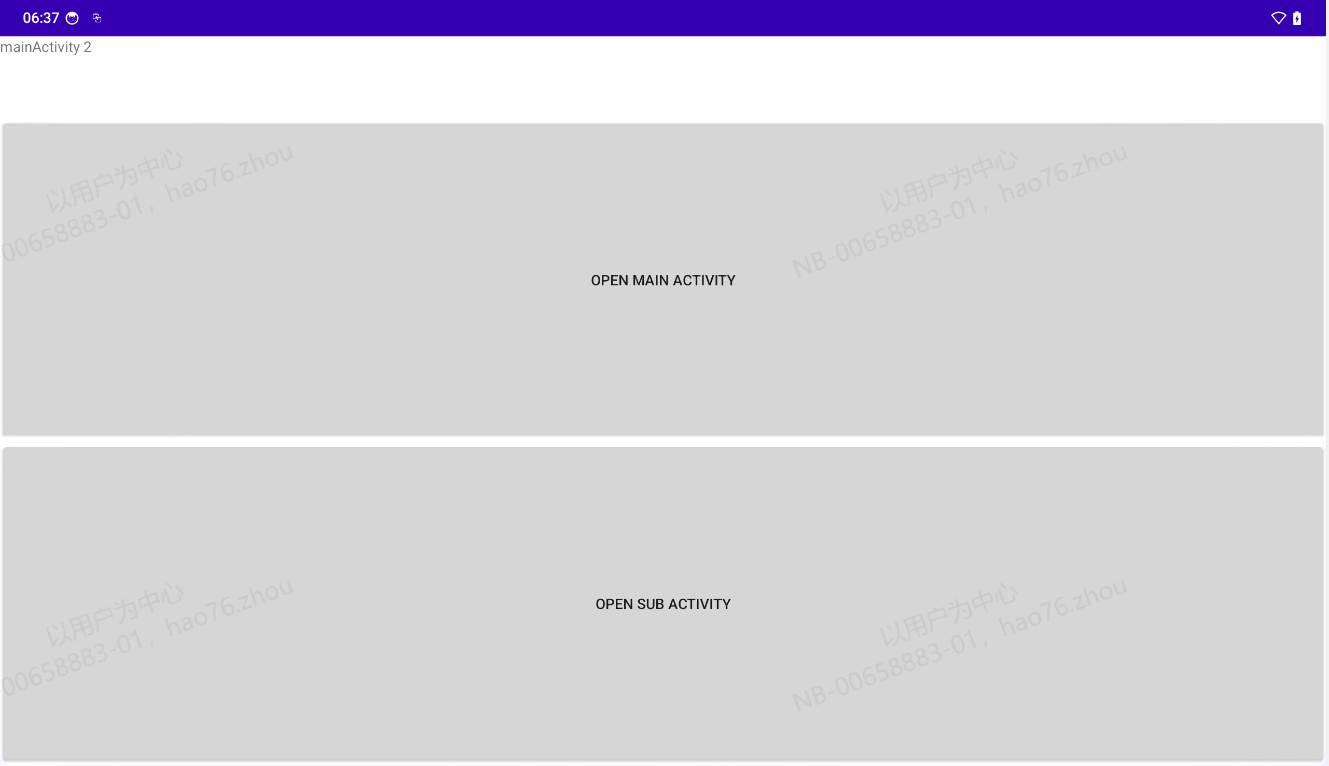

启动一次SubActivity后再启动MainActivity显示：

third launch

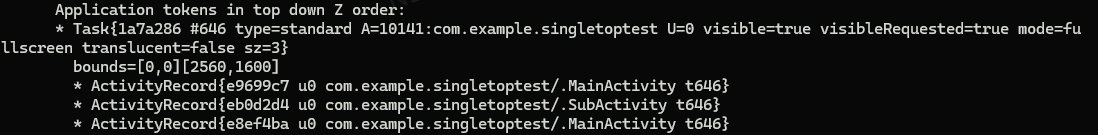

dumpsys activity activities显示：

second stack

，可以看到，由于MainActivity不在栈顶，会创建一个新的MainActivity实例并放入栈顶

`singleTask`模式测试

修改AndroidMainfest.xml文件：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleTask">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleTask"/>

启动一次MainActivity，显示：

first launch

启动一次SubActivity，dumpsys activity activities显示：

first stack

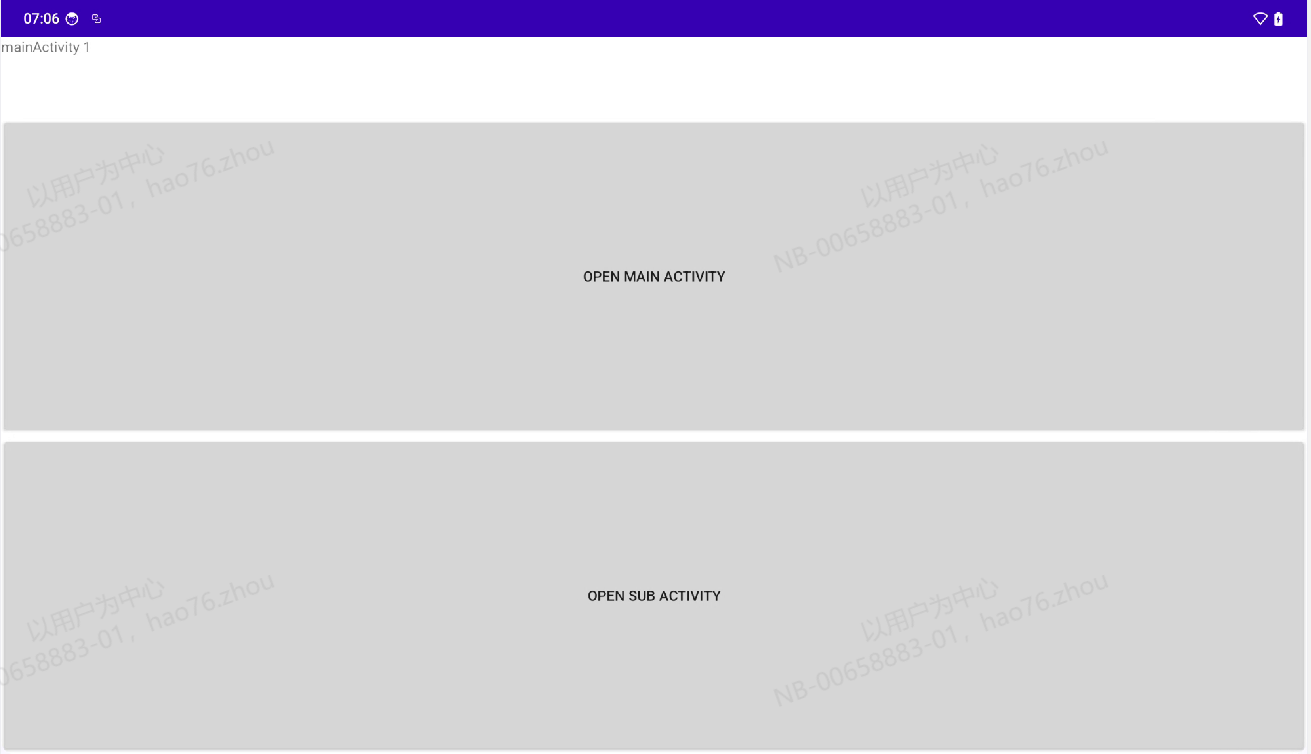

再次启动MainActivity，显示：

second launch

，dumpsys activity activities显示：

second stack

，可以看到，MainActivity被复用了，同时栈中元素被删除并将MainActivity放入了栈顶

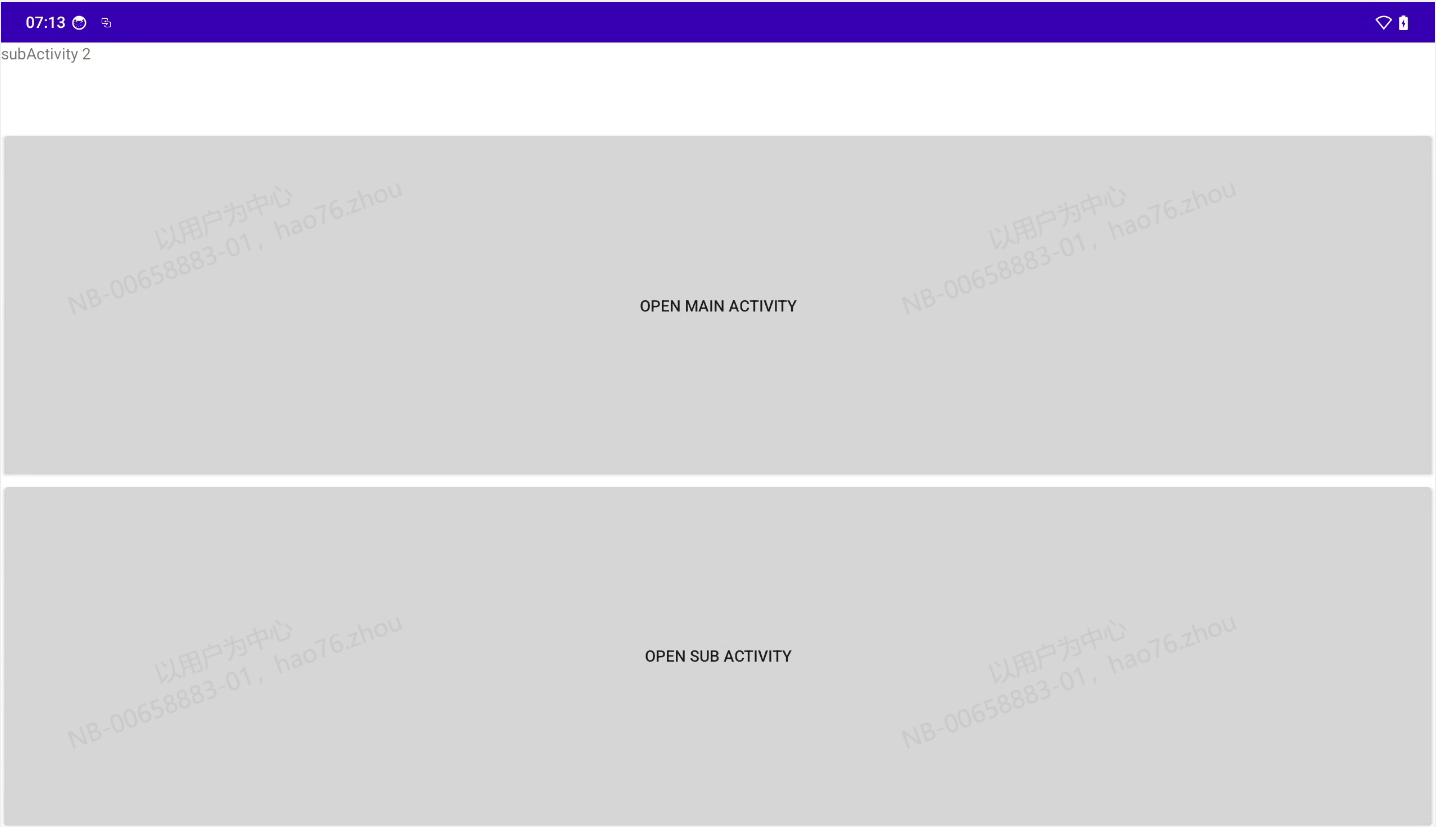

再次启动SubActivity，显示：

third launch

，可以看到，由于SubActivity记录被销毁，会重新创建一个SubActivity实例

`singleInstance`模式测试

修改AndroidMainfest.xml文件：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstance">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleInstance"/>

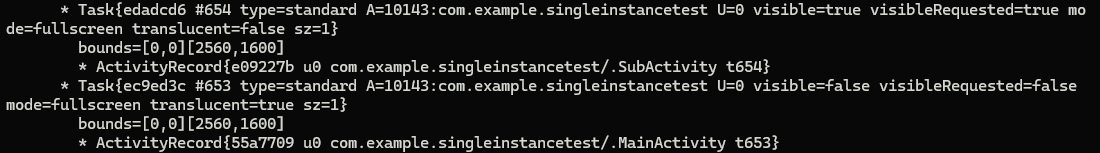

启动MainActivity和SubActivity，dumpsys activity activities显示：

first stack

，可以看到，为每个实例单独开启了一个进程

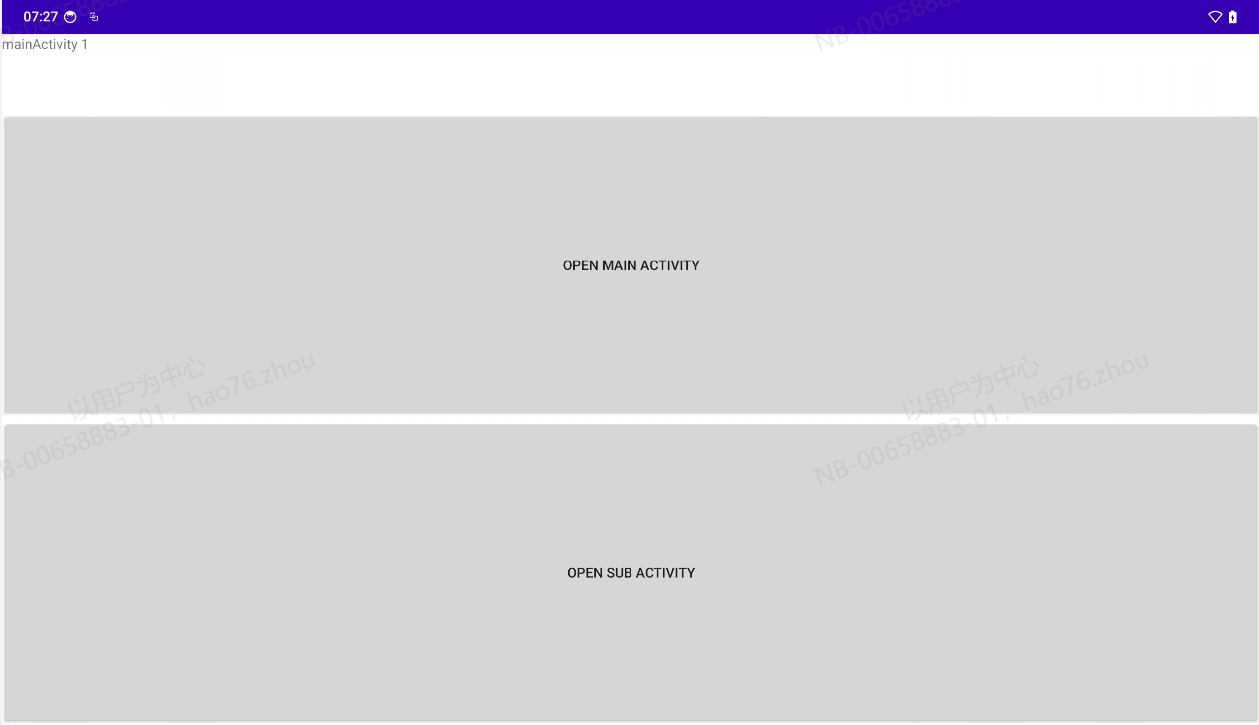

再次启动MainActivity，显示：

second launch

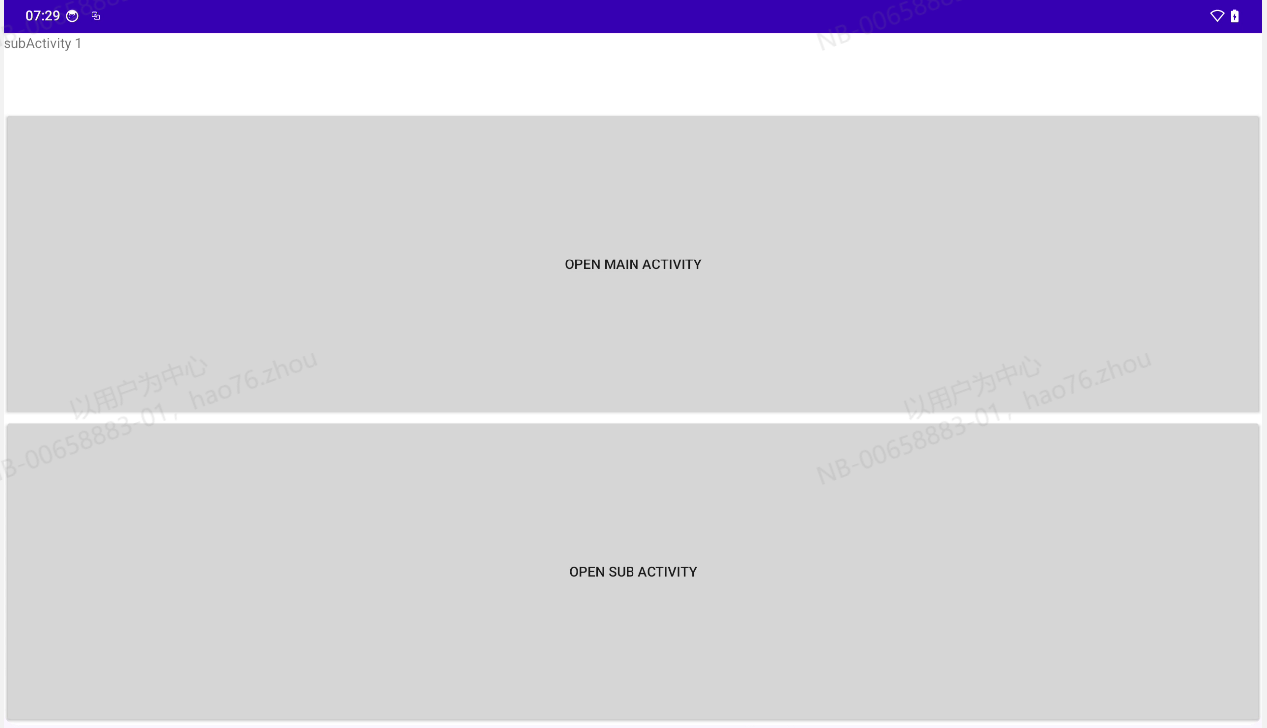

再次启动SubActivity，显示：

third launch

，可以看到，MainActivity和SubActivity都被复用了

修改AndroidManifest.xml：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstance" android:process=".mainProcess">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleInstance" android:process=".mainProcess"/>

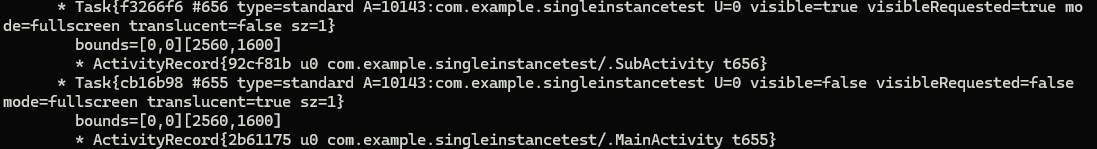

，通过dumpsys activity activities，可以看到：

second stack

，即使指定了相同的process，仍然会运行在不同的task中

`singleInstancePerTask`测试

修改AndroidMainfest.xml文件：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstancePerTask">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" />

运行一次MainActivity和SubActivity，dumpsys显示：

first stack

，可以看到，SubActivity可以和MainActivity运行在一个task中，如果修改singleInstance的manifest如下：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstance">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" />

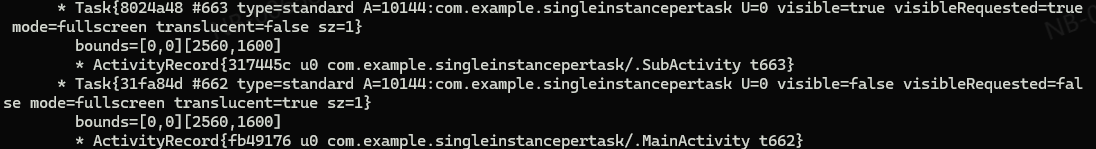

查看其dumpsys显示： second stack

，可以发现，SubActivity不可以与MainActivity运行在一个task中

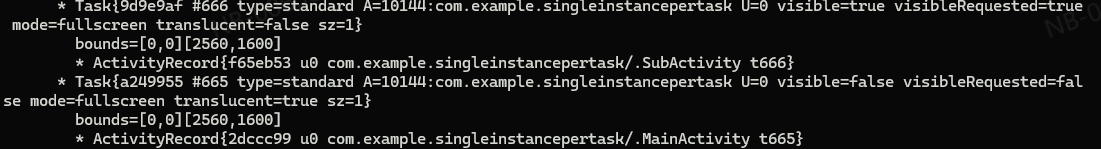

再次启动SubActivity，观察dumpsys显示： third stack ，可以发现，和singleTask相同，同一个栈中的其他记录被删除了，并且将MainActivity放入了栈顶

修改AndroidMainfest.xml文件：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstancePerTask">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleInstancePerTask"/>

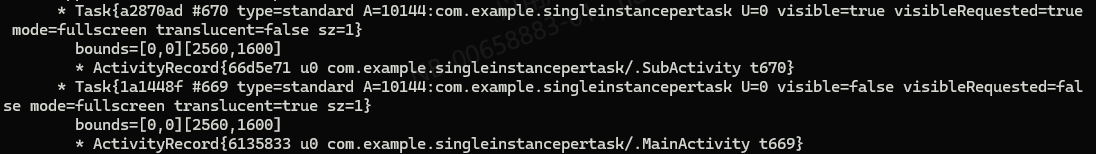

此时启动MainActivity和SubActivity，dumpsys显示： forth stack

，由于MainActivity和SubActivity都是singleInstancePerTask，于是在同一个task中，只能存在他们其中的一个，于是两者运行在了不同的task中

修改manifest文件为：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleTask" android:process=".mainProcess">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleInstancePerTask" android:process=".mainProcess"/>

启动MainActivity和SubActivity，可以看到：

fifth stack

，即使指定了同一个task，MainActivity和SubActivity还是运行在了不同的task中

但是修改manifest文件为：

<activity android:name=".MainActivity" android:exported="true" android:launchMode="singleInstancePerTask" android:process=".mainProcess">
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.LAUNCHER"/>
    </intent-filter>
</activity>
<activity android:name=".SubActivity" android:exported="true" android:launchMode="singleTask" android:process=".mainProcess"/>

后，则通过dumpsys可以看到： sixth stack ，两个Activity运行在了同一个task中

结合`Activity`启动流程看`LaunchMode`

开始启动`Activity`

在调用startActivity方法时，会调用到ActivityStarter的executeRequest方法：

private int executeRequest(Request request) {
    ...
    ActivityInfo aInfo = request.activityInfo;
    ...
    final int launchMode = aInfo != null ? aInfo.launchMode : 0;
    ...
    final ActivityRecord r = new ActivityRecord.Builder(mService)
        ...
        .setActivityInfo(aInfo)
        ...
        .build();
    ...
    mLastStartActivityResult = startActivityUnchecked(r, sourceRecord, voiceSession,
        request.voiceInteractor, startFlags, checkedOptions,
        inTask, inTaskFragment, balVerdict, intentGrants, realCallingUid, transition,
        isIndependent);

    ...
}

，可以看到，执行该方法会创建一个ActivityRecord并设置其ActivityInfo为ainfo，ActivityInfo中包含了LaunchMode，之后方法调用了startActivityUnchecked方法：

private int startActivityUnchecked(final ActivityRecord r, ActivityRecord sourceRecord,
        IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor,
        int startFlags, ActivityOptions options, Task inTask,
        TaskFragment inTaskFragment,
        BalVerdict balVerdict,
        NeededUriGrants intentGrants, int realCallingUid, Transition transition,
        boolean isIndependentLaunch) {
        ...
        result = startActivityInner(r, sourceRecord, voiceSession, voiceInteractor,
                startFlags, options, inTask, inTaskFragment, balVerdict,
                intentGrants, realCallingUid);
        ...
}

，调用了startActivityInner方法：

计算启动标志`launchingTaskFlags`

int startActivityInner(final ActivityRecord r, ActivityRecord sourceRecord,
        IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor,
        int startFlags, ActivityOptions options, Task inTask,
        TaskFragment inTaskFragment, BalVerdict balVerdict,
        NeededUriGrants intentGrants, int realCallingUid) {
    setInitialState(r, options, inTask, inTaskFragment, startFlags, sourceRecord,
            voiceSession, voiceInteractor, balVerdict.getCode(), realCallingUid);

    computeLaunchingTaskFlags();
    mIntent.setFlags(mLaunchFlags);

    ...

，在方法中，首先调用了setInitialState方法：

private void setInitialState(ActivityRecord r, ActivityOptions options, Task inTask,
        TaskFragment inTaskFragment, int startFlags,
        ActivityRecord sourceRecord, IVoiceInteractionSession voiceSession,
        IVoiceInteractor voiceInteractor, @BalCode int balCode, int realCallingUid) {
    reset(false);
    ...
    mLaunchMode = r.launchMode;

    mLaunchFlags = adjustLaunchFlagsToDocumentMode(
                r, LAUNCH_SINGLE_INSTANCE == mLaunchMode,
                LAUNCH_SINGLE_TASK == mLaunchMode, mIntent.getFlags());

    ...

    if (mLaunchMode == LAUNCH_SINGLE_INSTANCE_PER_TASK) {
        mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
    }
    ...
}

，在方法中设置了mLaunchMode和mLaunchFlags，如果mLaunchMode为LAUNCH_SINGLE_INSTANCE_PER_TASK，则设置mLaunchFlags为FLAG_ACTIVITY_NEW_TASK，然后startActivityInner调用了computeLauchingTaskFlags方法：

private void computeLaunchingTaskFlags() {
    ...
    if (mInTask == null) {
        ...
        } else if (mSourceRecord.launchMode == LAUNCH_SINGLE_INSTANCE) {
            mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
        } else if (isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK)) {
            mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
        }
    }
    ...
}

分为下面情况：

如果源Activity的启动模式为LAUCH_SINGLE_INSTANCE，则需要为新Activity创建一个新任务，于是设置mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK
如果Activity的启动模式为LAUCH_SINGLE_INSTANCE或LAUNCH_SINGLE_TASK，对于第一种情况，由于inTask为空，于是设置mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK

继续到startActivtyInner中：

计算目标task

int startActivityInner(final ActivityRecord r, ActivityRecord sourceRecord,
        IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor,
        int startFlags, ActivityOptions options, Task inTask,
        TaskFragment inTaskFragment, BalVerdict balVerdict,
        NeededUriGrants intentGrants, int realCallingUid) {

    ...

    final Task prevTopRootTask = mPreferredTaskDisplayArea.getFocusedRootTask();
    final Task prevTopTask = prevTopRootTask != null ? prevTopRootTask.getTopLeafTask() : null;

    final Task reusedTask = resolveReusableTask(includeLaunchedFromBubble);

    ...


    final Task targetTask = reusedTask != null ? reusedTask : computeTargetTask();
    final boolean newTask = targetTask == null;
    mTargetTask = targetTask;

    ...

}

方法首先调用了resolveReusableTask方法：

private Task resolveReusableTask(boolean includeLaunchedFromBubble) {
    boolean putIntoExistingTask = ((mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0 &&
        (mLaunchFlags & FLAG_ACTIVITY_MULTIPLE_TASK) == 0)
        || isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK);

    if (putIntoExistingTask) {
        if (LAUNCH_SINGLE_INSTANCE == mLaunchMode) {
            intentActivity = mRootWindowContainer.findActivity(mIntent, mStartActivity.info,
                    false );

            ...
        } ...
        else {
            intentActivity =
                    mRootWindowContainer.findTask(mStartActivity, mPreferredTaskDisplayArea,
                            includeLaunchedFromBubble);
        }
    }
    ...
    return intentActivity != null ? intentActivity.getTask() : null;

}

，如果LaunchFlags为FLAG_ACTIVITY_NEW_TASK且(LaunchFlags & FLAG_ACTIVITY_MULTIPLE_TASK) == 0，表示要在一个新进程中创建Activity同时不允许Activity在多个进程中存在实例，此时需要找到一个可以复用的task，同样，如果LaunchMode为LAUNCH_SINGLE_INSTANCE或者LAUNCH_SINGLE_TASK，如果有现有的包含他们的task，则就要在已存在的task中找到他们所在的task并加入，然后方法会找到Actiivty可以复用的task

通过computeTargetTask方法，得出启动Activity的task：

private Task computeTargetTask() {
    if (mStartActivity.resultTo == null && mInTask == null && !mAddingToTask
            && (mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0) {
        return null;
    } else if (mSourceRecord != null) {
        return mSourceRecord.getTask();
    } else if (mInTask != null) {
        if (!mInTask.isAttached()) {
            getOrCreateRootTask(mStartActivity, mLaunchFlags, mInTask, mOptions);
        }
        return mInTask;
    } else {
        final Task rootTask = getOrCreateRootTask(mStartActivity, mLaunchFlags, null /* task */,
                mOptions);
        final ActivityRecord top = rootTask.getTopNonFinishingActivity();
        if (top != null) {
            return top.getTask();
        } else {
            rootTask.removeIfPossible("computeTargetTask");
        }
    }
    return null;
}

当一个Activity不需要添加到任何一个task时，返回null，表示需要新建一个task
否则，当源Activity存在时，将其添加到源Activity的task中
如果指定的task不为空，则将其添加到指定的task中
否则，获取根task，并获取根task的top Activity，若不为空，返回该根task

`Activity`的复用

在startActivityInner中调用了如下方法：

private int deliverToCurrentTopIfNeeded(Task topRootTask, NeededUriGrants intentGrants) {
    ...
}

，判断是否复用当前的top Activity

在startActivityInner中，还调用了如下方法：

if (targetTaskTop != null) {
    ...
    startResult = recycleTask(targetTask, targetTaskTop, reusedTask, intentGrants, balVerdict);
}

int recycleTask(Task targetTask, ActivityRecord targetTaskTop, Task reusedTask,
        NeededUriGrants intentGrants, BalVerdict balVerdict) {
    ...
    if (reusedTask != null) {
        if (targetTask.intent == null) {
            targetTask.setIntent(mStartActivity);
        }
        ...
    }
    ...
    //将要复用的task放到最顶端
    //如果需要删除栈中对应记录则执行删除
    setTargetRootTaskIfNeeded(targetTaskTop);
    ...
    complyActivityFlags(targetTask,
            reusedTask != null ? reusedTask.getTopNonFinishingActivity() : null, intentGrants);

    if (mAddingToTask) {
        mSupervisor.getBackgroundActivityLaunchController().clearTopIfNeeded(targetTask,
                mSourceRecord, mStartActivity, mCallingUid, mRealCallingUid, mLaunchFlags,
                mBalCode);
        return START_SUCCESS;
    }

    if (mMovedToTopActivity != null) {
        targetTaskTop = mMovedToTopActivity;
    }
    targetTaskTop = targetTaskTop.finishing
            ? targetTask.getTopNonFinishingActivity()
            : targetTaskTop;


    resumeTargetRootTaskIfNeeded();

    ...

    mLastStartActivityRecord = targetTaskTop;
    return mMovedToFront ? START_TASK_TO_FRONT : START_DELIVERED_TO_TOP;
}

观察不同Activity复用的情况：

对于standard模式：

对于singleTop模式：在deliverToCurrentTopIfNeeded中，存在：

final ActivityRecord top = topRootTask.topRunningNonDelayedActivityLocked(mNotTop);
final boolean dontStart = top != null
     && top.mActivityComponent.equals(mStartActivity.mActivityComponent)
     && top.mUserId == mStartActivity.mUserId
     && top.attachedToProcess()
     && ((mLaunchFlags & FLAG_ACTIVITY_SINGLE_TOP) != 0
     || LAUNCH_SINGLE_TOP == mLaunchMode)
     && (!top.isActivityTypeHome() || top.getDisplayArea() == mPreferredTaskDisplayArea);
if (!dontStart) {
 return START_SUCCESS;
}
...
top.getTaskFragment().clearLastPausedActivity();
if (mDoResume) {
 mRootWindowContainer.resumeFocusedTasksTopActivities();
}
...
deliverNewIntent(top, intentGrants);
...

，当top Activity满足复用条件时，会复用该Activity且向其发送一个Intent

对于singleTask模式：

在complyActivityFlags中，执行了如下语句：

else if ((mLaunchFlags & FLAG_ACTIVITY_CLEAR_TOP) != 0
                || isDocumentLaunchesIntoExisting(mLaunchFlags)
                || isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK,
                        LAUNCH_SINGLE_INSTANCE_PER_TASK)) {
    final ActivityRecord clearTop = targetTask.performClearTop(mStartActivity,
        mLaunchFlags, finishCount);
    if (clearTop != null && !clearTop.finishing) {
        if (finishCount[0] > 0) {
            mMovedToTopActivity = clearTop;
        }
        if (clearTop.isRootOfTask()) {
            clearTop.getTask().setIntent(mStartActivity);
        }
        deliverNewIntent(clearTop, intentGrants);
    }
}

，如果选择了复用任务，则对该task进行清空

对于singleInstance模式：在startActivityInner中进行判断：

if (LAUNCH_SINGLE_INSTANCE == mLaunchMode && mSourceRecord != null
     && targetTask == mSourceRecord.getTask()) {
 final ActivityRecord activity = mRootWindowContainer.findActivity(mIntent,
         mStartActivity.info, false);
 if (activity != null && activity.getTask() != targetTask) {
     activity.destroyIfPossible("Removes redundant singleInstance");
 }
}

，如果目标Activity需要运行在源Activity的task中时，需要销毁其他task中的目标Activity，对于singleInstance模式，在computeTargetTask中，mSourceRecord是优先于mInTask的

对于singleInstancePerTask模式：

else if ((mLaunchFlags & FLAG_ACTIVITY_CLEAR_TOP) != 0
                || isDocumentLaunchesIntoExisting(mLaunchFlags)
                || isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK,
                        LAUNCH_SINGLE_INSTANCE_PER_TASK)) {
    final ActivityRecord clearTop = targetTask.performClearTop(mStartActivity,
        mLaunchFlags, finishCount);
    if (clearTop != null && !clearTop.finishing) {
        if (finishCount[0] > 0) {
            mMovedToTopActivity = clearTop;
        }
        if (clearTop.isRootOfTask()) {
            clearTop.getTask().setIntent(mStartActivity);
        }
        deliverNewIntent(clearTop, intentGrants);
    }
}

待更新…

`LaunchFlags`总结

LaunchFlag	含义
`FLAG_ACTIVITY_CLEAR_TASK`	会清空任务中的其他旧活动，需要与`FLAG_ACTIVTTY_NEW_TASK`一起使用
`FLAG_ACTIVITY_CLEAR_TOP`	在当前任务中时，在新活动上面的活动会被关闭，新活动不会重新启动，只会接收new intent
`FLAG_ACTIIVTY_NEW_TASK`	新活动会成为历史栈中的新任务的开始，如果新活动已存在于一个为它运行的任务中，那么不会启动，只会把该任务移到屏幕最前
`FLAG_ACTIVITY_MULTIPLE_TASK`	与`FLAG_ACTIVITY_NEW_TASK`和`FLAG_ACTIVITY_NEW_DOCUMENT`一起使用，会在创建`Activity`时重新创建一个task
`FLAG_ACTIVITY_NEW_DOCUMENT`	给启动的活动开启一个新的任务记录

Activity LaunchMode

Activity LaunchMode

LaunchMode 测试

实例

standard模式测试

singleTop模式测试

singleTask模式测试

singleInstance模式测试

singleInstancePerTask测试

结合Activity启动流程看LaunchMode

开始启动Activity

计算启动标志launchingTaskFlags

计算目标task

Activity的复用

LaunchFlags总结

`standard`模式测试

`singleTop`模式测试

`singleTask`模式测试

`singleInstance`模式测试

`singleInstancePerTask`测试

结合`Activity`启动流程看`LaunchMode`

开始启动`Activity`

计算启动标志`launchingTaskFlags`

`Activity`的复用

`LaunchFlags`总结
